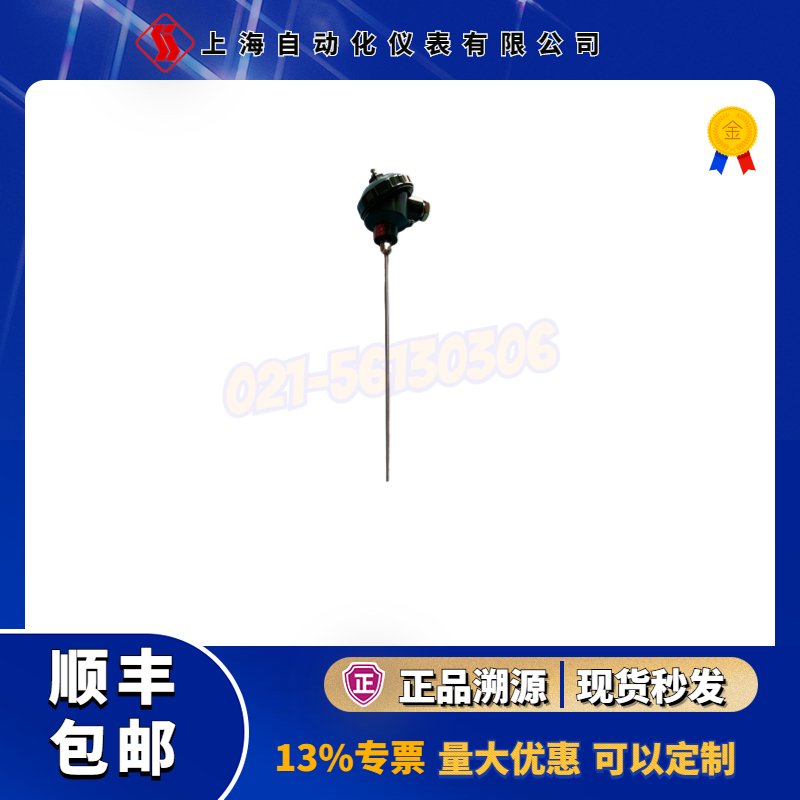

WZP-130光杆式铠装热电阻
产品简介：
WZP-130工业用热电阻作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从-200℃～600℃范围内的液体、蒸汽和气体介质以及固体的表面温度。
根据国家规定，我们可以生产符合IEC国际标准分度号Pt100、Pt1000铂热电阻和分度号Cu50铜热电阻两大类装配式、统一设计型电阻，均符合IEC751、JB/T8622-1997及JB/T8623-1997标准。
WZP-130热电阻是利用物质在温度变化时自身电阻也随着发生变化的特性来测量温度的。热电阻的受热部分（感温元件）是用细金属丝均匀地双绕在绝缘材料制成的骨架上，当被测介质中有温度梯度存在时，所测得温度是感温元件所在范围内介质层中的平均温度。
WZP-130装配式热电阻主要由接线盒，保护管，接线端子，绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。HD-WZP型铂电阻的感温元件是一个铂丝绕组，双支铂电阻主要用于需要用二套显示，记录和调节仪同时检测同一地点温度的场合。HD-WZC型铜电阻的感温元件是一个铜丝绕组。
主要技术指标：
测温范围和准确度
热电阻类别 | 测量范围℃ | 分度号 | 允许偏差△t ℃ |
WZP型铂电阻 | -200～600 | Pt100 Pt1000 | B级 允差±（0.3或+0.005︱t︱） |
A级 允差±（0.15或+0.002︱t︱） |
WZC型铜电阻 | -50～100 | Cu50 | -50～100℃ 允差±（0.30+6.0×10-3t） |
注：式中“t”为感温元件的实测温度绝对值。
型号表示：
W | 温度仪表 |
| Z | 热电阻 |
| 感温元件材料 分度号 |
P | 铂 Pt100、Pt1000 |
C | 铜 Cu50、CU100 |
| 内芯结构 |
K | 铠装结构 |
| 电阻元件 |
无 | 单支 |
2 | 双支 |
|
| 安装固定形式 |
1 | 无固定装置 |
2 | 固定螺纹 |
3 | 活动法兰 |
4 | 固定法兰 |
5 | 活络管接头式 |
6 | 固定螺纹锥形式 |
| 接线盒形式 |
2 | 防喷式 |
3 | 防水式 |
| 保护管直径 |
0 | Φ16 |
1 | Φ12 |
W | Z | P | K | 2 | - | 2 | 3 | 0 | 选型举例 |
无固定装置式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-120 | Pt100 (BA1、BA2)﹡ | -200～420 | 不锈钢 1cr18Ni9Ti 不锈钢 0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-121 | Ф12 | ≤30 |
WZP-130 | Ф16 | ≤90 |
WZP-131 | Ф12 | ≤30 |
双支铂热电阻 | WZP2-120 | Ф16 | ≤90 |
WZP2-121 | Ф12 | ≤45 |
WZP2-130 | Ф16 | ≤90 |
WZP2-131 | Ф12 | ≤45 |
铜热电阻 | WZC-120 | Cu50 (G)﹡ | -50～100 | 黄铜H62不锈钢1cr18Ni9Ti | Ф12 | ≤120 |
WZC-130 |
注：1、打“﹡”分度号作特殊规格订货
2、型号120、121为防溅式接线盒，型号130、131为防水式接线盒。
热电阻长度规格
Ф16 | Ф12 |
总长LMM | 置深IMM | 总长LMM | 置深IMM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
固定螺纹式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-220 | Pt100 (BA1、BA2)﹡ | -200～420 | 不锈钢1cr18Ni9Ti不锈钢0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-221 | Ф12 | ≤30 |
WZP-230 | Ф16 | ≤90 |
WZP-231 | Ф12 | ≤30 |
双支铂热电阻 | WZP2-220 | Ф16 | ≤90 |
WZP2-221 | Ф12 | ≤45 |
WZP2-230 | Ф16 | ≤90 |
WZP2-231 | Ф12 | ≤45 |
单支铂热电阻 | WZP-221A | Ф16 | ≤90 |
双支铂热电阻 | WZP2-221A | ≤90 |
铜热电阻 | WZC-220 | Cu50 (G)﹡ | -50～100 | 黄铜H62不锈钢1cr18Ni9Ti | Ф12 | ≤120 |
WZC-230 |
WZC-220A |
注：1、打“﹡”分度号作特殊规格订货
2、公称压力：10MPa
3、型号220、221为防溅式接线盒，型号230、231为防水式接线盒。
固定法兰型号规格对照表 公称压力：10MPa
产品型号 | 固定螺纹规格 |
M0 |
WZP-220 | M27×2 |
WZP-221 | M27×2 |
WZP-230 | M27×2 |
WZP-231 | M27×2 |
WZP2-220 | M27×2 |
WZP2-221 | M27×2 |
WZP2-230 | M27×2 |
WZP2-231 | M27×2 |
WZP-220A | G3/4〞 |
WZP2-220A | G3/4〞 |
WZC-220 | M27×2 |
WZC-230 | M27×2 |
WZC-220A | G3/4〞 |
热电阻长度规格
Ф16 | Ф12 |
总长LMM | 置深IMM | 总长LMM | 置深IMM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
活动法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-320 | Pt100(BA1、BA2)﹡ | 200～420 | 不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-321 | Ф12 | ≤30 |
WZP-330 | Ф16 | ≤90 |
WZP-331 | Ф12 | ≤30 |
双支铂热电阻 | WZP2-320 | Ф16 | ≤90 |
WZP2-321 | Ф12 | ≤45 |
WZP2-330 | Ф16 | ≤90 |
WZP2-331 | Ф12 | ≤45 |
铜热电阻 | WZC-320 | Cu50(G)﹡ | -50～100 | 黄铜H62不锈钢1cr18Ni9Ti | Ф12 | ≤120 |
WZC-330 |
注：1、打“﹡”分度号作特殊规格订货
2、型号320、321为防溅式接线盒，型号330、331为防水式接线盒。
热电阻直径和长度规格
Ф16 | Ф12 |
总长LMM | 总长LMM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 225 250 300 350 450 550 650 900 1150 |
固定法兰式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 直径dmm | 热响应时间T0.5S |
单支铂热电阻 | WZP-420 | Pt100 (BA1、BA2)﹡ | -200～420 | 不锈钢1cr18Ni9Ti 不锈钢0cr18Ni12M0Ti | Ф16 | ≤90 |
WZP-421 | Ф12 | ≤30 |
WZP-430 | Ф16 | ≤90 |
WZP-431 | Ф12 | ≤30 |
双支铂热电阻 | WZP2-420 | Ф16 | ≤90 |
WZP2-421 | Ф12 | ≤45 |
WZP2-430 | Ф16 | ≤90 |
WZP2-431 | Ф12 | ≤90 |
单支铂热电阻 | WZP-420A | Ф16 | ≤90 |
双支铂热电阻 | WZP2-420A | ≤90 |
铜热电阻 | WZP-420 | Cu50 (G)﹡ | -50～100 | 黄铜H62不锈钢1cr18Ni9Ti | Ф12 | ≤120 |
WZC-430 |
注：1、打“﹡”分度号作特殊规格订货
2、公称压力：2.5MPa
3、固定法兰安装盘增加三种化工部标准规格，详见装配式热电偶附表及表二。
4、型号420、421为防溅式接线盒，型号430、431为防水式接线盒。
其它固定法兰盘
为了适应不同行业对固定法兰盘的焊接结构、尺寸不同需要，本厂除继续生产全国统一设计，符合专业标准的固定法兰盘外，决定增加三种不同焊接方式，不同形式密封的固定法兰盘，新增加的固定法兰安装盘请装配式热电偶附表及表二。
固定法兰型号规格对照表
产品型号 | 固定法兰盘规格（专业标准） |
D0 | D1 | D2 | D3 |
WZP-420 | Ф95 | Ф65 | Ф45 | Ф16 |
WZP-421 | Ф95 | Ф65 | Ф45 | Ф12 |
WZP-430 | Ф95 | Ф65 | Ф45 | Ф16 |
WZP-431 | Ф95 | Ф65 | Ф45 | Ф12 |
WZP2-420 | Ф95 | Ф65 | Ф45 | Ф16 |
WZP2-421 | Ф95 | Ф65 | Ф45 | Ф12 |
WZP2-430 | Ф95 | Ф65 | Ф45 | Ф16 |
WZP2-431 | Ф95 | Ф65 | Ф55 | Ф12 |
WZP-420A | Ф95 | Ф70 | Ф36 | Ф16 |
WZP2-420A | Ф95 | Ф70 | Ф36 | Ф16 |
WZC-420 | Ф95 | Ф65 | Ф45 | Ф12 |
WZC-430 | Ф95 | Ф65 | Ф45 | Ф12 |
热电阻直径长度规格 公称压力：2.5MPa
Ф16 | Ф12 |
总长LMM | 置深IMM | 总长LMM | 置深IMM |
300 350 400 450 550 650 900 1150 1400 1650 2150 | 150 200 250 300 400 500 750 1000 1250 1500 2000 | 225 250 300 350 450 550 650 900 1150 | 75 100 150 200 300 400 500 750 1000 |
固定螺纹锥形保护管式
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 热响应时间T0.5S |
总长LMM | 置深IMM |
单支铂热电阻 | WZP-621 | Pt100 (BA1、BA2)﹡ | -200～420 | 不锈钢1cr18Ni9Ti | 300 350 450 550 | 150 200 300 400 | ≤90 |
WZP-621A |
WZP-631 |
双支铂热电阻 | WZP2-621 |
WZP2-621A |
WZP2-631 |
注：1、打“﹡”分度号作特殊规格订货
2、公称压力：30MPa，流速≤80米/秒
固定螺纹锥形保护管型号规格对照表
产品型号 | 固定螺纹规格 |
M0 |
WZP-621 | M33×2 |
WZP-631 | M33×2 |
WZP2-621 | M33×2 |
WZP2-631 | M33×2 |
WZP-621A | G1〞 |
WZP2-621A | G1〞 |
热电阻感温元件
薄片型铂热电阻感温元件
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 规格 | 热响应时间T0.5S |
总长LMM | 长LMM | 宽BMM | 厚MM |
铂热电阻感受温元件（薄片型） | WZP-002 | BA1﹡ | 0～420 | 28 | 17 | 32 | 0.5 | <15 |
WZP-003 | Pt100 (BA1、BA2)﹡ | 82 | 32 | 10 | 0.5 |
WZP-003A | 0～200 | 55 | 22 | 6 | 1 | <10 |
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 热响应时间 T0.5S |
直径 dmm | 总长 Lmm长 | L0 | L1 |
单支铂热电阻感温元件 | WZP-010 | Pt100 (BA1、BA2) | -200～420 | 外保护层为1cr18Ni9Ti不锈钢薄片 | Ф12 | 300 350 450 550 650 900 1150 1400 1650 2150 | 85 | 105 | <60 |
双支铂热电阻感温元件 | WZP2-010 |
单支铂热电阻感温元件 | WZP-011 | Ф8 | 300 350 450 550 | 65 | 80 | <30 |
双支铂热电阻感温元件 | WZP2-011 |
铜热电阻感温元件 | WZC-010A | Cu50(G)﹡ | -50～100 | 紫铜管 | Ф8 | 300 350 450 550 650 900 1150 1400 1650 2150 |
|
| <90 |
铂热电阻感温元件 | WZP-035S | Pt100 | -50～150 | 不锈钢套管 | Ф6 | 535 | 35 |
| <5 |
铜热电阻感温元件 | WZC-001 | Cu50(G)﹡ | -50～100 | 不锈钢套管 | Ф4 | 300 | 25 |
| <30 |
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 热响应时间T0.5S |
总长LMM | 置深IMM |
铜热电阻（双股引出S线） | WZC-200 | Cu50 (G)﹡ | -50～100 | 黄铜H62 | 500 550 600 700 900 | 100 150 200 300 400 | <240 |
不锈钢 1cr18Ni9Ti |
单支铂热电阻 | WZP-260 | Pt100 (BA1、BA2)﹡ | 0～100 | 不锈钢 0cr18Ni12M0Ti |
| 75 100 150 170 180 200 220 270 300 400 410 420 | <30 |
双支铂热电阻 | WZP2-260 | <45 |
表面铂热电阻 | WZPM-267 | Pt100 (BA1、BA2)﹡ | -50～150 | 不锈钢 1cr18Ni9Ti | 100 150 200 250 300 350 |
| <30 |
注：1、打“﹡”分度号作特殊规格订货
2、WZC-200双股引出电线作导线
3、WZPM-267采用引进元件WZPM-018，精度等级：B级。
固定螺纹式热电阻
热电阻类别 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 规格 | 热响应时间T0.5S |
总长LMM | 置深IMM |
单支铂热电阻 | WZP-269 | Pt100 (BA1、BA2)﹡ | -200～300 | 不锈钢1cr18Ni9Ti | 160 165 235 285 335 | 75 100 150 200 250 | ＜30 |
双支铂热电阻 | WZP2-260 | ＜45 |
铜热电阻 | WZC-269 | Cu50 (G)﹡ | -50～100 | 不锈钢 1cr18Ni9Ti | ＜120 |
铂热电阻 | WZP-270 | Pt100 (BA1)﹡ | -200～420 | 不锈钢1cr18Ni9Ti | 95 105 130 155 205 | 40 50 75 100 150 | ＜15 |
铜热电阻 | WZC-270 | Cu50 (G)﹡ | -50～150 | ＜45 |
铂热电阻 | WZP-280 | Pt100 (BA1、BA2)﹡ | -200～300 | 不锈钢 1cr18Ni9Ti | 175 200 250 300 350 | 75 100 150 200 250 | ＜30 |
注：打“﹡”分度号作特殊规格订货
260、269型直径型号对照表
产品型号 | 直径dmm |
WZP-260 | Ф10 |
WZP2-260 | Ф10 |
WZP-269 | Ф12 |
WZP2-269 | Ф12 |
WZC-269 | Ф12 |
特殊用途热电阻
室内感温元件
产品名称 | 产品型号 | 分度号 | 测量范围℃ | 保护管材料 | 高Hmm | 热响应时间T0.5S |
室内用铜热电阻 | WZC-190 | Cu50 (G)﹡ | -50～100 | 黄铜H62 | 40 | ＜240 |
油灌温度计
产品名称 | 产品型号 | 分度号 | 测量范围℃ | 材料 | 热响应时间T0.5S | 附注 |
平均温度铜热电阻 | WZC-890J | (G)﹡ | -50～50 | 铝铸件 | ＜300 | 适用：1、油的比重在0.75～0.95之间 2、油罐高＜15m |
室内感温元件
产品名称 | 产品型号 | 分度号 | 测量范围℃ | 材料 | 规格 | 热响应时间T0.5S |
长Lmm | 宽L1mm | 高 Hmm |
室内用单支铂热电阻 | WZP-892 | Pt100 (BA2)﹡ | -10～40 | 塑料 | 135 | 42 | 60 | ＜60 |
室内用双支铂热电阻 | WZP2-892 |
注：打“﹡”分度号作特殊规格订货
